壓盤泵技術參數:
1.1.設備基本參數：
名稱：壓盤泵、空桶泵、清桶泵
型號：DEX-YP1.5CC-36H(根據所配螺桿泵型號命名)
使用電壓：AC 220V±5%、50±2Hz
本體尺寸：910mm×500×970 (φ)mm(氣缸升高后高度為1370mm)
本體重量：約80kg/臺（根據所配螺桿泵不同差異）
使用環境溫度：10℃~50℃
2.1螺桿泵：

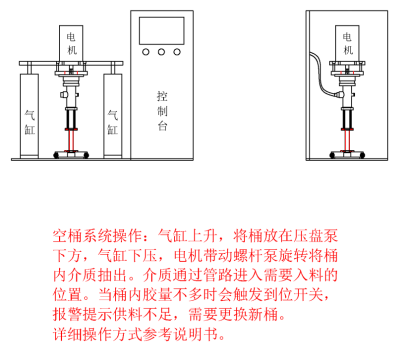

動作說明：電機帶動轉子螺桿在定子型腔內繞軸線作行星回轉，將螺桿與定子間形成的密閉腔內膠水沿轉子螺紋線連續地、均勻地而且容積恒定地排出。
流量參數：
型號 | 轉速 | 推薦出膠量 | 出膠壓力 |
DEX-1.8CC-36H | 0~85rpm/min | 0.18~2.5 ml/s | 36 bar |
DEX-5CC-24H | 0~85rpm/min | 0.8~7 ml/s | 24 bar |
DEX-15CC-24H | 0~85rpm/min | 2.5~21 ml/s | 24 bar |
DEX-24CC-18H | 0~85rpm/min | 4~34 ml/s | 18 bar |
*轉速根據介質的特性不同有變化。當面對高粘度、高含固量、高磨蝕性、流動性差的介質時，盡可能選用低轉速。詳細選型可聯系我司工程師。 |
螺桿式壓盤泵的優點：
1. 直接和標準膠桶配合使用（5加侖），不需要往其他容器內轉移材料，可原料浪費率降至極低。
2.適合粘度高、流動性差、含固量高的介質，最高粘度達到1000000CPS。
3.使介質均勻的定量輸出，可作為精密點膠設備的供料輸送裝置。
4.體積精巧，重量較輕，操作簡潔，可以方便的安裝和操作。
5.多種規格泵采用模塊化組裝方式，適用于各種不同流量區間。
精度：±2%
重復精度：±1%
最大輸出壓力：見參數表
可輸送介質：①介質粘度：≤1000000cps②介質壓力：≤0.6MPa③介質溫度：≤80℃
配置：
1）電機：步進電機 / 伺服電機
2）轉子材質：304不銹鋼(硬化處理)
3）定子材質：常規為FKM（中文名稱：氟橡膠），可根據介質選用 NBR(中文名稱：丁氰橡膠) / EPDM（三元乙丙橡膠）等
4）泵體材質：304不銹鋼
5）密封圈材質：常規為FKM（中文名稱：氟橡膠）
6）桶規格：5加侖（直桶與錐度桶壓盤配置不同）
